Guía de Uso
Los cálculos que realiza la herramienta PluvioBol
se basan en las siguientes Recomendaciones de la UIT-R:
- UIT-R P.618-13
- UIT-R P.837-7
- UIT-R P.838-3
Los datos de entrada que se requieren son:
- Coordenadas geográficas del sitio
- Altura sobre el nivel del mar del sitio
- Frecuencia de operación del enlace satelital

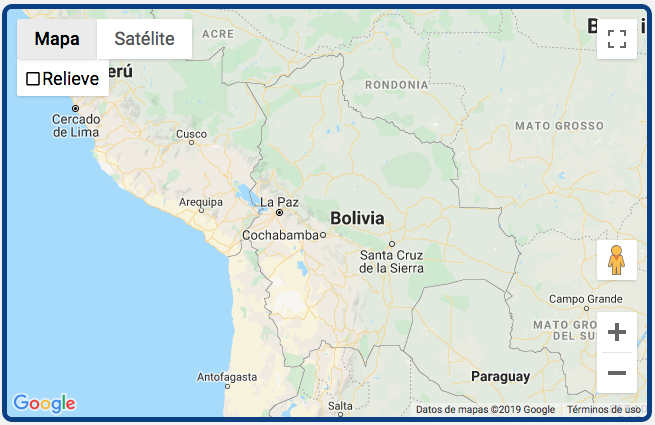

Modo Mapa
Las coordenadas geográficas se obtienen gracias a la herramienta de navegación geográfica, disponible en modo Mapa

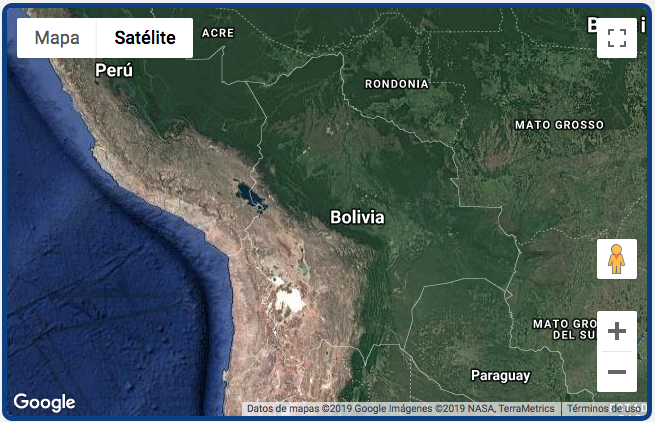

Modo Satélite
Las coordenadas geográficas tambien se pueden obtener en modo satélite

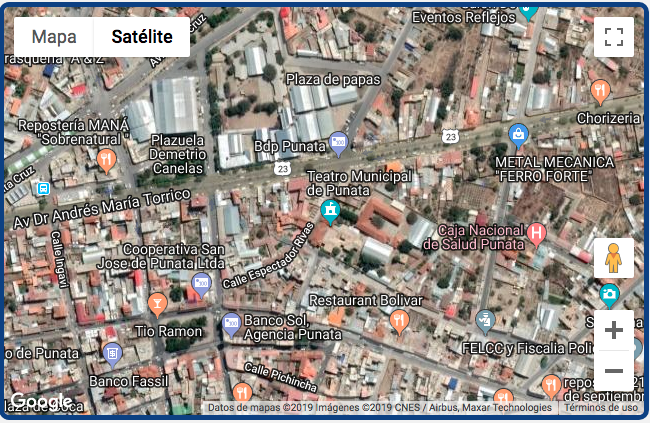

Selección de un sitio
Utilizando las herramientas Zoom In y Zoom Out, así como los botones del ratón, posicione el cursor en el punto de interés en el mapa, ej. Teatro Municipal de Punata y presione el botón izquierdo del ratón.

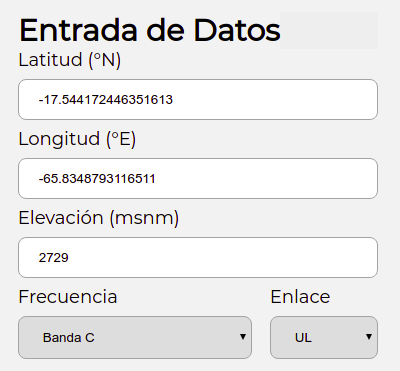

Entrada de Datos
Automáticamente aparecerán los valores de las coordenadas geográficas del punto, así como su altura sobre el nivel del mar. De esta manera se tienen ya estos datos de entrada listos para que la herramienta los utilice.
| Frecuencia (GHz) | Banda | Dirección de Enlace |
|---|---|---|
| 4 | C | DL |
| 6 | C | UL |
| 12 | Ku BSS | DL |
| 17 | Ku BSS | UL |
| 12 | Ku FSS | DL |
| 14 | Ku FSS | UL |
| 19 | Ka | DL |
| 29 | Ka | UL |
Frecuencias, bandas y sentidos de los enlaces del satélite TKSAT-1
Las bandas disponibles son aquellas en las cuales opera el satélite TKSAT-1, según el detalle de la Tabla, donde DL es el enlace descendente (satélite a estación terrena) y UL es el enlace ascendente (estación terrena a satélite):
Selección de Frecuencia y Dirección de Enlace
A partir de la información de la Tabla, seleccione la opción que necesite en los menús desplegables

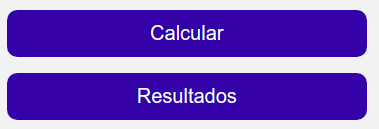

Cálculo de la atenuación
Una vez disponibles todos los datos de entrada según los pasos anteriores, presionar el botón “Calcular”. A continuación la herramienta realiza todos los cálculos necesarios en base a las Recomendaciones de la UIT-R. Para visualizar los resultados, presionar el botón “Resultados”.

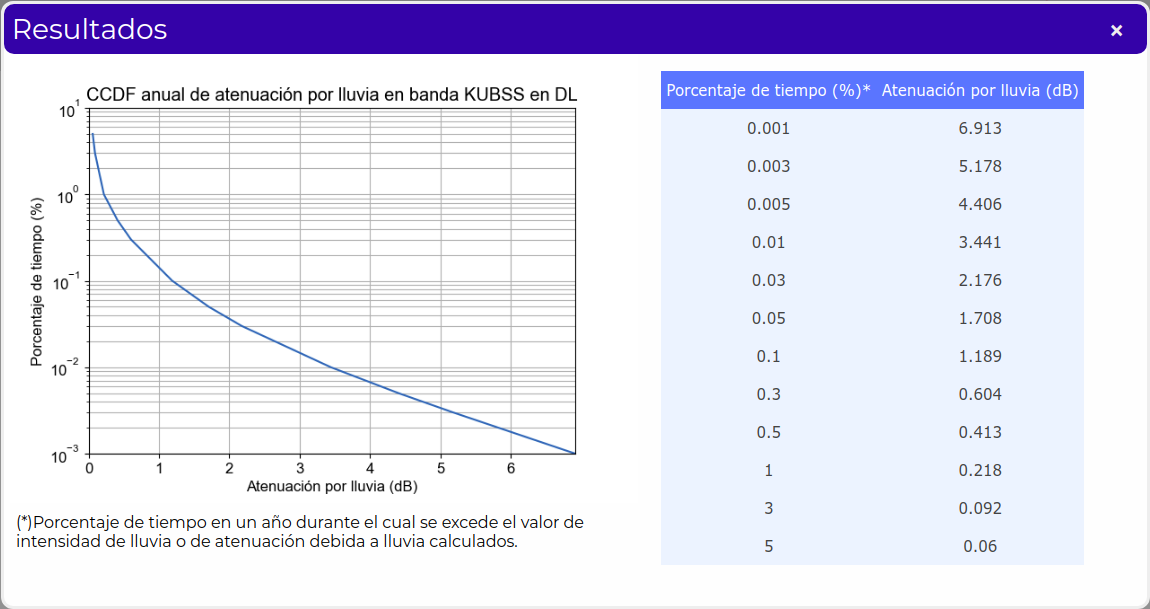

Resultados
Los resultados en PluvioBol se presentan en dos formatos. A la izquierda se observa la Función de Distribución Acumulada Complementaria anual de atenuación debida a lluvia. La lectura de esta curva se realiza, por ejemplo, de la siguiente manera: “Durante el 0.01% del tiempo en un año, la atenuación por lluvia es mayor a 9.047 dB”. Esta información se replica en forma de tabla en el lado derecho.
